Minggu, 08 Juli 2018

TOPOLOGI JARINGAN DAN JENIS-JENIS TOPOLOGI BESERTA KELEBIHAN DAN KEKURANGAN

Topologi jaringan internet atau komputer adalah metode atau konsep untuk menghubungkan beberapa komputer sekaligus menjadi jaringan interkoneksi. Lebih sederhananya, topologi jaringan adalah sebuah desain jaringan pada komputer.

Ada berbagai macam topologi jaringan dan masing-masing memiliki kelebihan dan kekurangan...

1. Topologi Bus



Topologi Bus merupakan sebuah topologi yang menggunakan kabel tunggal sebagai media transmisinya atau kabel pusat tempat dimana seluruh client dan server dihubungkan. Sehingga komputer atau jaringan lain dapat dengan mudah dihubungkan satu sama lain.

Kelebihan :

  • Layout kabel sederhana sehingga instalasi relatif lebih mudah
  • Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya
  • Hemat kabel sehingga biaya instalasi relatif lebih murah
  • Penambahan dan pengurangan terminal dapat dilakukan tanpa mengganggu operasi berjalan.

Kekurangan :

  • Jika kabel utama atau backbone putus maka komunikasi gagal
  • Bila kabel utama sangat panjang maka pencarian ganggu menjadi sulit
  • Kemungkinan akan terjadi tabrakan data (data collision) apabila banyak client yang mengirim pesan dan akan menurukan kecepatan komunikasi
  • Keamanan data kurang terjamin
  • Diperlukan repeater untuk jarak jauh.

2. Topologi Star

Skema Topologi Star

Disebut topologi star karena bentuknya seperti bintang. Sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.

Kelebihan :

  • Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah
  • Kegagalan komunikasi mudah ditelusuri
  • Kegalalan pada satu komponen atau terminal tidak mempengaruhi komunikasi terminal lain
  • Kontrol terpusat sehingga memudahkan dalam deteksi dan isolasi kesalahan serta memudahkan pengelolaan jaringan.
Kekurangan :

  • Kegagalan pusat kontrol memutuskan semua komunikasi
  • Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat.
  • Boros menggunakan kabel.

3. Topologi Ring


Disebut topologi ring karena bentuknya seperti cincin yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.

Kelebihan topologi ring :

  • Dapat melayani aliran lalulintas data yang padat
  • Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanandari server
  • Trasmisi data yang relatif sederhana seperti perjalanan paket data dalam satu arah saja.

Kekurangan topologi ring :

  • Kerusakan pada salah satu media pengirim/terminal dapat melumpuhkan kerja seluruh jaringan
  • Paket data harus melewati setiap komputer antara pengirim dan penerima, sehingga menjadi lebih lambat
  • Pengembangan jaringan menjadi lebih kaku karena penambahan terminal atau node menjadi lebih sulit bila port sudah habis.

4. Topologi Tree


Topologi Pohon adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.

Kelebihan topologi tree :

  • Memungkinkan untuk memiliki jaringan point to point
  • Mengatasi keterbatasan pada topologi star, yang memiliki keterbatasan pada titik koneksi hub.
  • Topologi tree membagi seluruh jaringan menjadi bagian yang lebih mudah diatur
  • Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.

Kekurangan topologi tree :

  • Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan.
  • Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan.
  • Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya, termasuk di dalamnya adalah tata letak ruangan.
  • HUB menjadi elemen kritis.

5. Topologi Mesh


Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software.



Kelebihan topologi mesh :

  • Dapat berkomunikasi langsung dengan perangkat tujuan.
  • Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat. Satu link di gunakan khusus untuk berkomunikasi dengan komputer yang di tuju.
  • Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
  • Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Kekurangan topologi mesh :

  • Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya.
  • Instalasi dan konfigurasi lebih sulit karena komputer yang satu dengan yang lain harus terkoneksi secara langsung.
  • Biaya yang besar untuk memelihara hubungan yang berlebih.

6. Topologi Peer to Peer

topologi jaringan komputer

Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer untuk saling terhubung.
Pada topologi ini biasanya menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.
Kelebihan Topologi Peer to Peer
  • Biaya yang dibutuhkan sangat murah.
  • Masing-masing komputer dapat berperan sebagai client maupun server.
  • Instalasi jaringan yang cukup mudah.
Kekurangan Topologi Peer to Peer
  • Keamanan pada topologi jenis ini bisa dibilang sangat rentan.
  • Sulit dikembangkan.
  • Sistem keamanan di konfigurasi oleh masing-masing pengguna.Troubleshooting jaringan bisa dibilang rumit.
7. Topologi Linier

topologi jaringan komputer

opologi linier atau biasaya disebut topologi bus beruntut. Pada topologi ini biasanya menggunakan satu kabel utama guna menghubungkan tiap titik sambungan pada setiap komputer.
Kelebihan Topologi Linier :
  • Mudah dikembangkan.
  • Membutuhkan sedikit kabel.
  • Tidak memperlukan kendali pusat.
  • Tata letak pada rangkaian topologi ini bisa dibilang cukup sederhana.
Kekurangan Topologi Linier :
  • Memiliki kepadatan lalu lintas yang bisa dibilang cukup tinggi.
  • Keamanan data kurang baik.

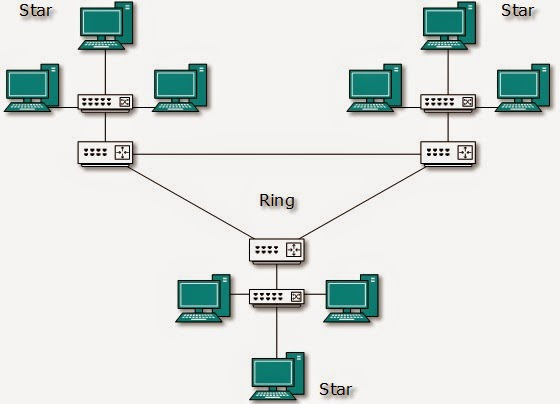

8. Topologi Hybrid

topologi jaringan komputer

Topologi hybrid merupakan topologi gabungan antara beberapa topologi yang berbeda.
Pada saat dua atau lebih topologi yang berbeda terhubung satu sama lain, disaat itulah gabungan topologi tersebut membentuk topologi hybrid.
Kelebihan Topologi Hybrid :
  • Freksibel
  • Penambahan koneksi lainnya sangatlah mudah.
Kekurangan Topologi Hybrid :
  • Pengelolaan pada jaringan ini sangatlah sulit.
  • Biaya pembangunan pada topologi ini juga terbilang mahal.
  • Instalasi dan konfigurasi jaringan pada topologi ini bisa dibilang cukup rumit, karena terdapat topologi yang berbeda-beda.
9. Topologi Broadcast

Hasil gambar untuk topologi broadcast

Topologi Broadcast merupakan type pertama dari topologi logic komputer. Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.

10. Topologi Hirarki

Hasil gambar untuk topologi hirarki

Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang diswitchungkan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

Kelebihan :

  • Topologi hirarki ini mudah dalam manajemen karena adanya pusat node yang ada di dalam tingkatannya masing-masing.
  • Bisa menjangkau hingga jarak yang jauh jika dengan sifat repeater yang dimiliki oleh hub.

Kekurangan :

  • Apabila ada salah satu node yang rusak, maka node yang berada di bawahnya, akan sulit untuk mengirim node yang jauh atau tetangganya, entah itu tidak berfungsi dengan efektif, maka kinerja akan melambat.
  • Harus memikirkan secara benar-benar matang di dalam mendesainnya, karena kabel yang dibutuhkan oleh topologi ini tidak sedikit.
  • Sering terjadi suatu collision.
